主要應用于TFT-LCD、IPS、LTPS、OLED等顯示面板行業，針對制程當中發光區域內因異物、短路產生的亮點、灰亮點、亮線不良進行鐳射修復，適用于電視屏、數碼屏、手機屏，滿足24寸以內的顯示屏。
立即咨詢
設備主要技術參數表
|
項目
|
主要參數 |
備注 |
|
鐳 射 系 統 |
激光類型：LDLASER 風冷型 |
|
|
型號：DY LASER-50MW |
||
|
脈寬：8ns |
||
|
頻率：0-30Hz |
||
|
最大能量輸出：30mj |
||
|
輸出參量穩定性：±12% 光斑大?。赫叫巍㈤L方形可調 最小光斑：1um*1um(50倍物鏡狀態下） 光斑尺寸調節范圍：50X MAX-24um*24um 20X MAX-60um*60um Min-1um*1um MAX-2um*2um |
||
|
顯微成像系統 |
型號：ewin lens - 4 |
|
|
成像透鏡：IR/GR增透膜 物鏡：5X （APO）10X（APO）20X(APO) 50X（（NIR） 物鏡切換：4孔手動 |
||
|
CCD品牌 ：日本vatak |
||
|
CCD像素：200萬取像 |
||
|
顯示器：17寸 1920*1080 |
||
|
圖像采集卡品牌及型號 ：麥恩 |
||
|

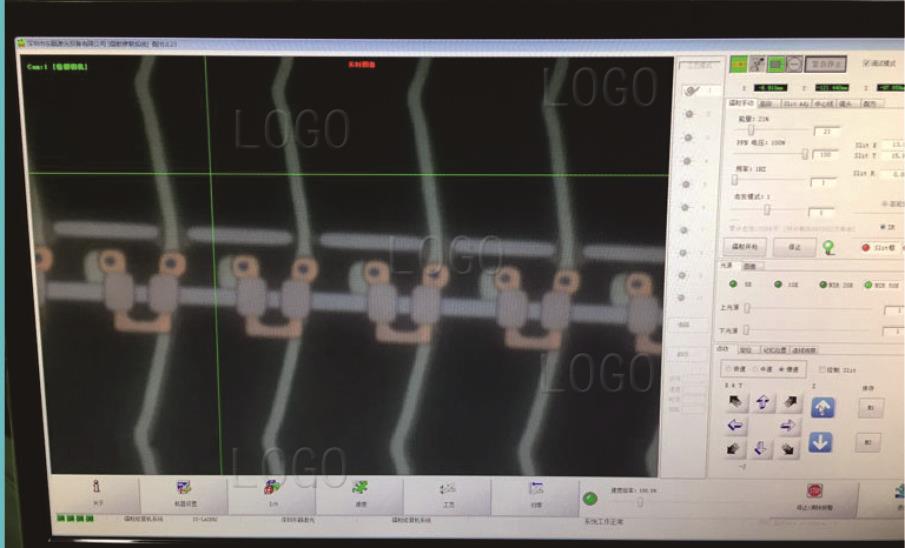

軟體系統 |
控制功能： 1.激光能量、頻率、波長切換儲存 2.工作臺移動、加工狀態參數顯示 3.顯微鏡頭切換控制 4.儲存200種加工用參數
|
|
|
電腦： 技嘉主板 硬盤500G 4G內存 intel CPU E5200 |
|
|
|
機 架 結 構 |
材料：鈑金鋼架 |
|
|
外觀尺寸:L1650mm*W780mm*H1600mm |
|
|
|
工作臺尺寸：550mm*370mm |
|
|
|
XY軸行程：410mm*230mm |
|
|
|
Z軸行程：100mm |
|
|
|
XYZ軸移動速度：高速≥10mm/s 低速：2mm/s |
|
|
|
手動微調：0.25mm/260度 |
|
|
|
懸梁架構：大理石結構 |
|
|
|
XYZ軸移動精度：±0.02mm |
|
|
| XYZ軸微調部分：脈沖手搖輪 |
|
|
|
平臺表面：墊高強度玻璃 |
|
|
|
XYZ軸馬達：伺服電機 |
|
|
|
Z軸導軌：無油導軌 |
|
|
|
運動控制卡品牌及型號：固高 |
|
|
|
導軌絲桿品牌型號：臺灣上銀 V15型P級WIWIN雙導軌滾珠絲桿 |
|
|
|
外觀油漆著色：灰?guī)?/span>/乳白色 光油（無塵型） |
|
|
|
顯示器固定座 ：可調節前后擺動 |
|
|
|
電 氣 部 分 |
操作鍵盤功能： 1、Z軸粗調、微調 2、照準光源亮度調節 3、啟動電源開關 4、啟動按鈕 5、急停開關 |
|
|
安裝環境 |
輸入電源：單相交流220V 50-60Hz 10A |
|
|
溫濕度：25℃±1℃，60% |
|
